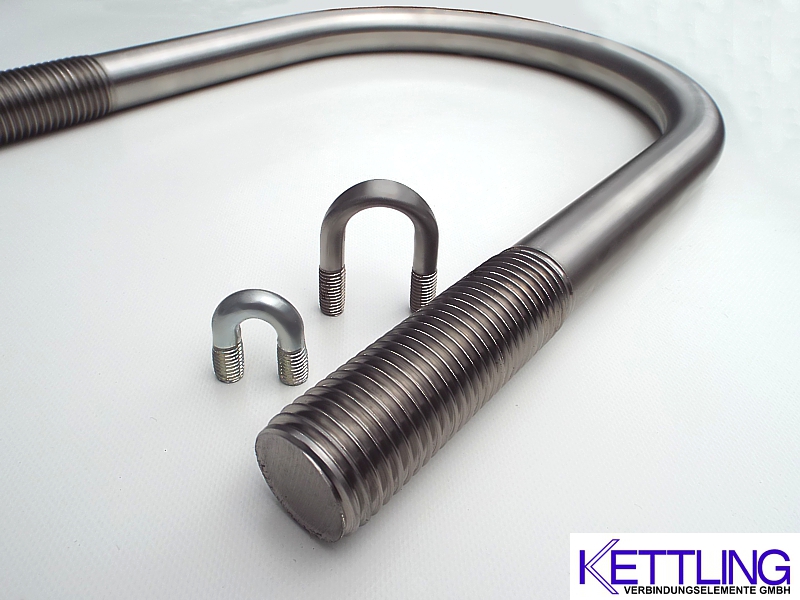

Rundstahlbügel nach DIN 3570
Form A für alle Nennweiten
Preise siehe unten
Bezeichnung eines Rundstahlbügels
Form A mit einem lichten Durchmesser a = 82mm:
Rundstahlbügel A 82 DIN 3570
Preise siehe unten
Bezeichnung eines Rundstahlbügels
Form A mit einem lichten Durchmesser a = 82mm:
Rundstahlbügel A 82 DIN 3570
Form B für Nennweiten bis 80
Preise auf Anfrage
Ausführung der Rundstahlbügel Form A und B: Enden glatt abgeschert, ungekuppt, Dünnschaft mit Rollgewinde.
Rundstahlbügel nach DIN 3570 Form A | Preis EUR/100 Stück + MwSt. | ||||||||||
a 1) | Rohr-d1 | Rohr-NW | b | Gewinde d3 | Ø d2 | e | h1 | h2 | S235JRC+C galvanisch verzinkt | V2A 1.4301 AISI304 | V4A 1.4401 AISI316 |
23 | 21 | 15 | 30 | M 10 | 8,9 | 33 | 60 | 26 | 55,- | 182,- | 210,- |
30 | 25/26,9 | 20 | 40 | 40 | 70 | 28 | 57,- | 187,- | 217,- | ||
38 | 30/33,7 | 25 | 48 | 76 | 31 | 63,- | 196,- | 227,- | |||
46 | 38/42,4 | 32 | 50 | 56 | 86 | 37 | 66,- | 204,- | 237,- | ||
52 | 44,5/48,3 | 40 | 62 | 92 | 40 | 69,- | 210,- | 249,- | |||
64 | 57/60,3 | 50 | M 12 | 10,7 | 76 | 109 | 49 | 120,- | 227,- | 292,- | |
82 | 76,1 | 65 | 94 | 125 | 57 | 128,- | 252,- | 328,- | |||
94 | 88,9 | 80 | 106 | 138 | 66 | 131,- | 281,- | 359,- | |||
120 | 108/114,3 | 100 | 60 | M16 | 14,6 | 136 | 171 | - | 351,- | 669,- | 949,- |
148 | 133/139,7 | 125 | 164 | 191 | - | 386,- | 745,- | 1.044,- | |||
176 | 159/168,3 | 150 | 192 | 217 | - | 565,- | 820,- | 1.126,- | |||
202 | (191)/193,7 | 175 | 218 | 249 | - | 673,- | 889,- | 1.172,- | |||
228 | 216/219,1 | 200 | 70 | M 20 | 18,2 | 248 | 283 | - | 906,- | 1.500,- | 1.954,- |
282 | 257/273 | 250 | 302 | 334 | - | 1071,- | 1.695,- | 2.247,- | |||
332 | 318/323,9 | 300 | 352 | 385 | - | 1.189,- | 1.898,- | 2.542,- | |||
378 | 355,6/368 | 350 | M 24 | 22 | 402 | 435 | - | 1.858,- | 3.257,- | 4.527,- | |
428 | 406,4/419 | 400 | 452 | 487 | - | 1.959,- | 4.172,- | 5.342,- | |||
530 | 508/521 | 500 | 554 | 589 | - | 2.654,- | 4.645,- | 6.068,- | |||
1) Entspricht annähernd dem Aussendurchmesser des zugehörigen Rohres, zuzüglich der zulässigen Maßabweichung. Auf Grund der schwankenden Stahlpreise und Nickelkontierungen können sich die Stahl- und Edelstahlpreise ändern. Zur Anrechnung kommt der jeweils gültige Schrott- und Legierungszuschlag. Lieferung ab Werk exclusive Verpackung. Mindestwarenwert EUR 100,- netto zuzüglich gesetzlicher Mehrwertsteuer. Weitere Abmessungen auf Anfrage.
